Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 4511
4. Prinsip Kerja [Kembali]

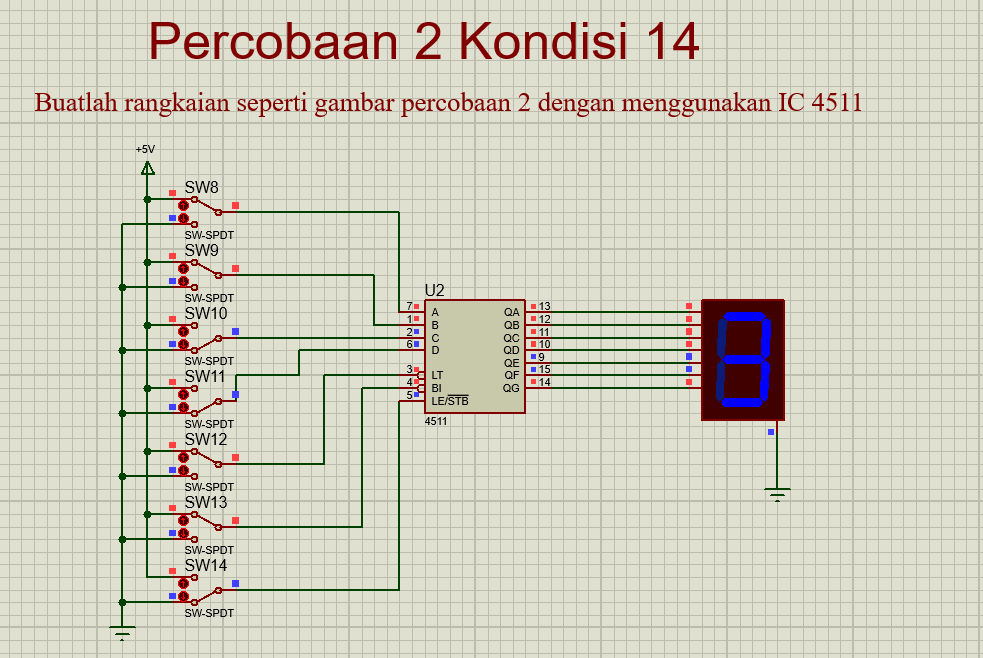

Rangkaian ini berfungsi untuk mengubah input dalam bentuk kode biner (BCD) menjadi angka desimal yang ditampilkan pada display 7-segmen, menggunakan IC 4511 sebagai pusat pengolahannya. Di sisi kiri rangkaian, terdapat saklar SPDT (SW8 hingga SW11) yang digunakan untuk memberikan input logika biner 4-bit ke IC 4511, di mana setiap saklar merepresentasikan satu bit. SW8 adalah bit paling rendah (A), sedangkan SW11 adalah bit paling tinggi (D). Kombinasi posisi saklar ini menghasilkan kode BCD yang dikirimkan ke IC. IC 4511, yang merupakan BCD to 7-Segment Decoder, membaca kode tersebut dan mengubahnya menjadi pola logika pada output-nya (QA hingga QG), yang sesuai dengan segmen-segmen pada display 7-segmen. Output ini menentukan segmen mana saja yang menyala, sehingga membentuk angka desimal yang sesuai.
Proses kerja dimulai ketika saklar diatur untuk memberikan kombinasi tertentu, misalnya 0010 (BCD untuk angka 2). IC akan memproses input ini dan mengirimkan sinyal logika tinggi ke segmen-segmen yang diperlukan pada display (a, b, g, e, dan d), sehingga angka 2 muncul di layar. Selain itu, IC ini dilengkapi dengan beberapa fitur tambahan, seperti Lamp Test (LT) yang menyalakan semua segmen untuk pengujian, Blanking Input (BI) yang mematikan semua segmen jika diaktifkan, dan Latch Enable (LE) yang memungkinkan data input disimpan sementara untuk menjaga tampilan tetap stabil meskipun input berubah. Dengan cara ini, rangkaian ini memberikan respon yang cepat terhadap perubahan input dan memastikan hasil yang akurat di display. Outputnya adalah angka desimal (0–9) yang ditampilkan secara langsung, sehingga mudah dipahami dan digunakan dalam berbagai aplikasi elektronik.
